技术架构

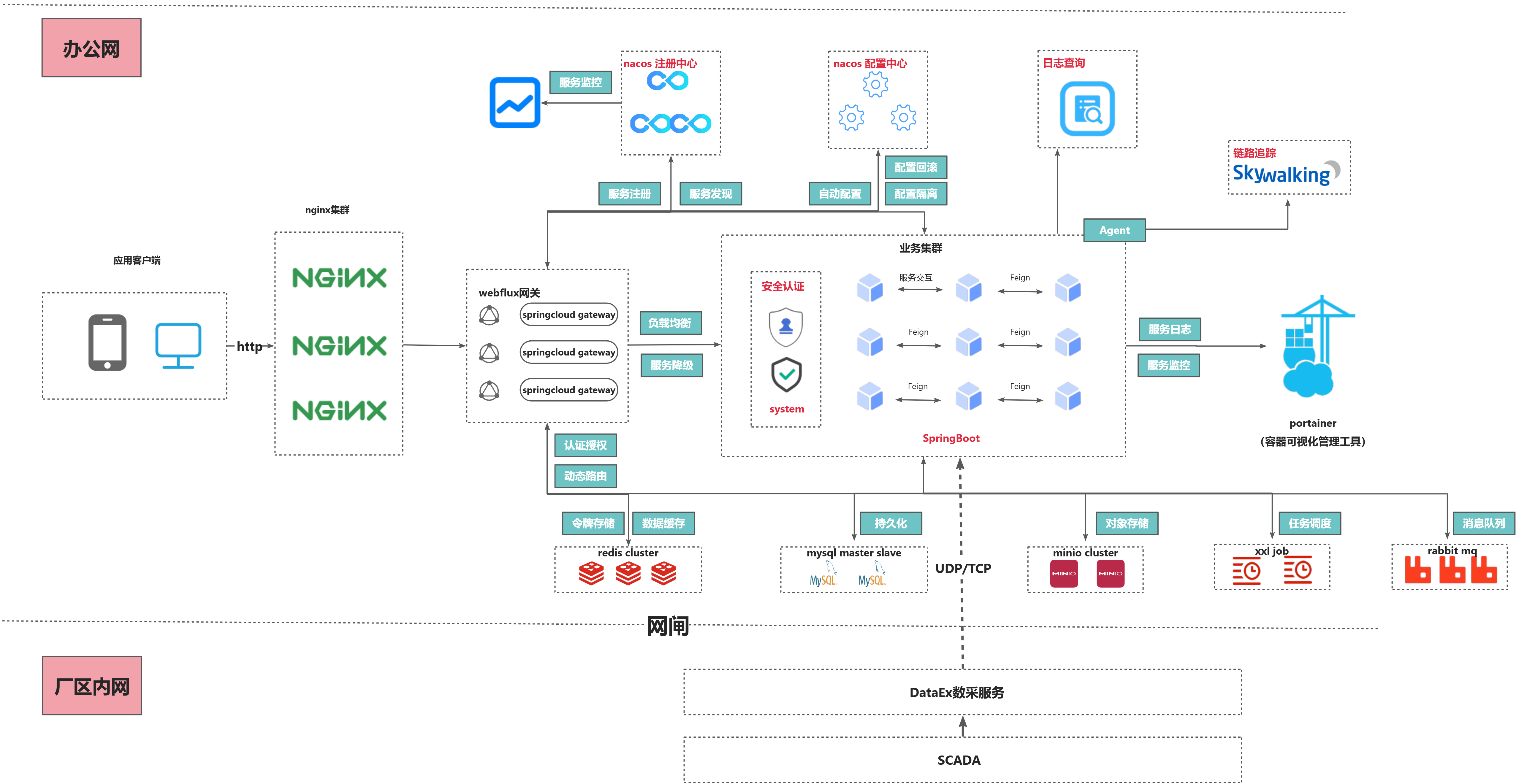

微服务架构图

基于 Spring Cloud 微服务的设计理念，通过服务网格、链路追踪等技术保障了系统的可靠性、可观测性和扩展性，同时兼顾了企业级应用的安全合规要求。

• 分层架构设计：
  • 前端接入层：通过办公网应用客户端发起HTTP请求，由Nginx集群实现负载均衡和反向代理
  • 网关层：采用WebFlux响应式网关处理请求路由和过滤
  • 业务服务层：由多个业务服务组成的集群，通过服务注册发现机制实现弹性扩展
• 关键中间件：
  • Nacos作为服务注册中心和配置中心，实现服务的动态发现和统一配置管理
  • DataEx数据采集服务，实现与厂区内网的安全数据交互
• 网络架构：
  • 办公网与生产环境隔离设计
  • 通过明确的网络边界和安全通道实现跨网段通信
  • 各组件采用集群部署保证高可用性
